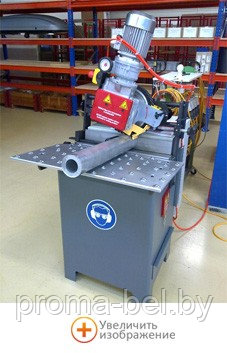

Стационарный кромкообрезной станок UZ20

Мощный, стационарный кромкофрезерный станок для рационального снятия фаски с плоской стали, плит и профильного материала.

Для всех марок углеродистой стали, чугуна, алюминия и сплавов легких металлов, цветных металлов и для всех обрабатываемых резанием материалов.

Подача позволяет обрабатывать кромки без закрепления заготовки.

Поворотный фрезерный шпиндель позволяет плавно регулировать угол фрезеровки в диапазоне от 30 до 60°.

С помощью UZ 20 можно достичь максимальной ширины фаски 18 мм при угле 45°.

Возможность настройки непрерывной подачи.

Опционально: Вспомогательный направляющий стол для обработки круглых труб, труб с квадратным и прямоугольным профилем.

Для массивного постоянного использования.

Очень качественная поверхность, чистая фаска.

Очень выгодное соотношение цены и мощности.

Технические характеристики:

рабочий диапазон:

макс. ширина фаски (B) 25 мм при угле фаски 30°

18 мм при угле фаски 45°

15 мм при угле фаски 60°

Угол фаски: 30°- 60° плавно

(по отношению к горизонтали)

Макс длина рабочего стола: 1000 — 1500 мм

(без входного стола)

(с входным и выходным столом) 1500 — 3000 мм в зависимости от веса

Ширина заготовки: 400 — 600 мм

Толщина заготовки: 3 — 40 мм

Круглые трубы: мин. 30 мм, макс. 220 мм

Трубы с квадр./прямоуг. профилем: мин. 30 мм, макс. 210 мм

Угловая сталь: от 50 x 50 мм

Цветные металлы: 3 — 60 мм (максимальная ширина фаски 22 мм)

Мощность фрезерной головки/ 3 кВт

электродвигателя

Напряжение: 380 В, 50 Гц (60 Гц) 3 фазы

Количество оборотов: 2890 мин-1

Электродвигатель подачи (Siemens):

Мощность: 0,25 кВт / 860 мин-1

Автоматическая подача: только для плоской стали, мин. 50 мм ширина заготовки

Колесо подачи, обрезиненное: 235 мм Ø x 40 мм ширина

Обороты коробки передач, 1 — 4,5 мин-1 (737 — 3316 мм/минуту)

регулируемые соответствует подаче от прибл. 0,7 до 3,3 метра)

панель управления: поворотная

Фрезерная головка: Ø 100 мм

7 заменяемых восьмигранных режущих пластинок

Размеры:

Рабочая высота стола: 900 мм

Опорный стол: 740 x 380 мм

Входной/выходной стол: 1000 x 400 мм

Ширина x глубина 940 мм x 1.150 мм

Высота, с пультом управления 1.570 мм

Общая ширина с входным 3000 мм и выходным столом

Вес станка 360 кг

Вес входного и выходного стола: à 35 кг

Направляющий стол с поперечным

упором для: круглые трубы, трубы с квадратным и прямоугольным профилем, 14 кг

Уровень шума при работе вхолостую 70 дБ (A) при средней нагрузке 90 дБ (A)

при средней нагрузке 90 дБ (A)

Объем поставки:

Кромкофрезерный станок UZ-20 готовый к использованию

1 комплект инструментов
